Antenas para recepção:
De nada adianta um ótimo receptor se não dermos a devida atenção às antenas que utilizamos. Poucos residem, hoje em dia, em locais livres dos ruídos gerados pela tecnologia: fontes chaveadas, monitores de alta resolução, lâmpadas econômicas, motores com escovas e assim por diante.
Então é desejável que estas antenas, além de serem adequadas aos segmentos de frequência que se pretenda explorar, tenha outra característica paralela: a de rejeitar ruídos elétricos, seja pela possibilidade de orientação, seja pela insensibilidade ao campo elétrico próximo.
As antenas utilizadas para transmissão geralmente se mostram adequadas à recepção. Cuidados como altura, materiais, casamento de impedâncias e etc terminam por mostrar seus resultados também se a atividade é apenas a radioescuta.
Mas especificamente para a recepção existem diversas possibilidades que ajudam a otimizar o rendimento da atividade:
Antenas loop com várias espiras, para frequências abaixo de 2MHz, por exemplo. Se corretamente construídas, estas antenas remotamente sintonizáveis adquirem uma propriedade interessante, denominada de altura equivalente. Um loop destes, quando em ressonância, equivale à um monopolo vertical de algumas dezenas - ou centenas - de metros. Além disso, ajudam na redução das sobrecargas de sinais fora da frequência de interesse à entrada do receptor. E de quebra, por serem insensíveis à componente elétrica dos sinais eletromagnéticos, evitam ruídos gerados nas proximidades.
Antenas loop de uma única espira, para operação acima de 2MHz. Um círculo de tubo de cobre ou alumínio, de 1" e 3m de diâmetro, associado à um capacitor variável adequado pode sintonizar de 2 a 10MHz, com um desempenho comparável a um dipolo de meia onda na frequência mais alta. Na mais baixa, esse desempenho cai em torno de 6dB (1S unit). Bem razoável. Nestas antenas, o acoplamento ao receptor é feito por outro loop de dimensões muito menores que o principal. Se realizado em cabo coaxial, numa configuração que provê blindagem eletrostática, torna-se insensível à componente elétrica do sinal recebido, evitando ruídos gerados nas proximidades.
Uma loop de uma única espira, para operação de 10 à 30 MHz. Um círculo de tubo de cobre ou alumínio, de 1" e 1m de diâmetro, associado à um capacitor variável adequado cobre este segmento, com um desempenho igualmente comparável a um dipolo de meia onda na frequência mais alta. Quando montadas horizontalmente, à uns 8m de altura, apresentam um diagrama omnidirecional de baixo ângulo. Criam um "cone de insensibilidade" perpendicular ao plano da antena. Neste caso, quando montada sobre a residência, tem menor sensibilidade aos ruídos que são gerados em baixo da antena.

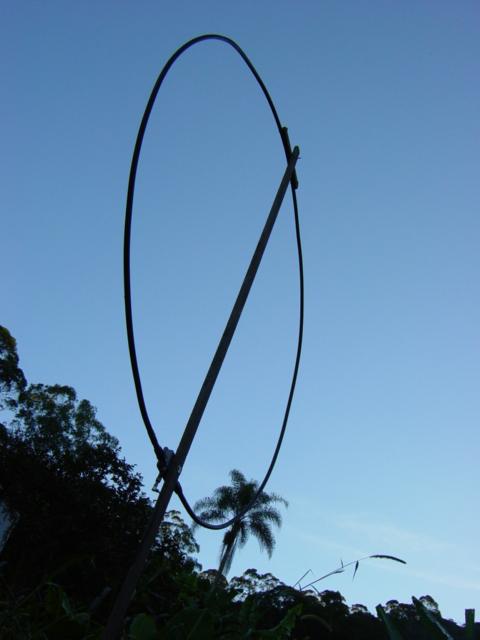

Antenas loop de uma única espira, realizadas com cabo coaxial semi-rígido, para VLF e LF: explicitamente cabos coaxiais de 75 ohm utilizados no serviço de tv por assinatura. Modelos com 3/4" de diâmetro se prestam à realização de uma antena com 3m de diâmetro que, quando associada à um balun adequado, torna-se uma antena capaz de operar de 10KHz à 400KHz. É necessário o uso de um pré-amplificador de uns 20dB, precedido de um filtro passa-baixos para rejeitar o segmento de ondas médias. Mas com uma antena destas, sem sintonia (apenas posicionamento para rejeição de ruídos ou de estações interferentes) pode-se monitorar diversas utilities que transmitem em VLF e LF: sinais horários, transmissões militares, de pesquisa, comerciais, NDBs. Além destas, entre 150 e 400KHz encontramos os NDBs e as estações de radiodifusão em ondas longas.
Os links no topo da página remetem à alguns projetos realizados ou em vias de.
