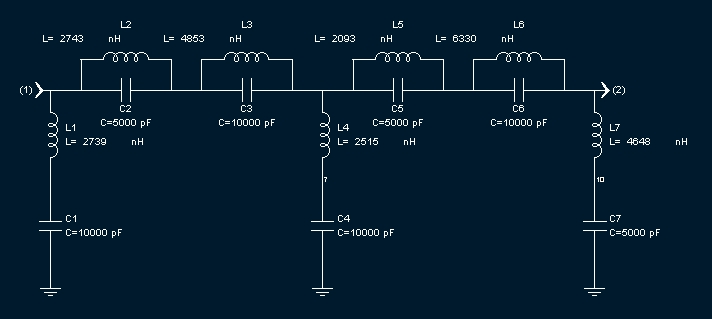

Um segmento do espectro muito interessante para ser monitorado. Porém em alguns casos a faixa de ondas médias causa alguns transtornos ao saturar a entrada dos receptores, quando o alvo é a recepção de sinais nas proximidades deste segmento. Um filtro que possa ser inserido entre antena e receptor, que atenue apenas o segmento compreendido entre 540 e 1650KHz pode eliminar os produtos de intermodulação que frequentemente acontecem à entrada dos receptores. É comum existir um par de diodos, ou outro circuito qualquer, à entrada de antena. A finalidade destes componentes é evitar danos ao receptor, causados por descargas atmosféricas, principalmente. Porém com alguns sinais intensos, mais de um simultaneamente, estes diodos acabam funcionado como misturadores. Então uma meia dúzia de emissoras de ondas médias acabam por gerarem N produtos de intermodulação, aparecendo em diversas outras frequências ou simplesmente elevando o patamar de ruído do receptor, quando não reduzem a sensibilidade por bloqueio do mesmo. É mais fácil ajustar indutores do que capacitores. Assim sendo, foi projetado um circuito que fixou os valores dos capacitores em 10nF (ou a associação destes). Mica seria o ideal. Porém neste valor somente encomendando à um fabricante ou recorrendo à associação de vários deles. Os styroflex tem Q e estabilidade adequados. Talvez alguns cerâmicos SMT também o tenham. Os de disco podem, com um simples sopro, alterar o valor em 10 a 20%. O que montei foi com capacitores styroflex e os indutores em formas com núcleos ajustáveis, de algum tipo de nylon, de 1/4" de diâmetro.

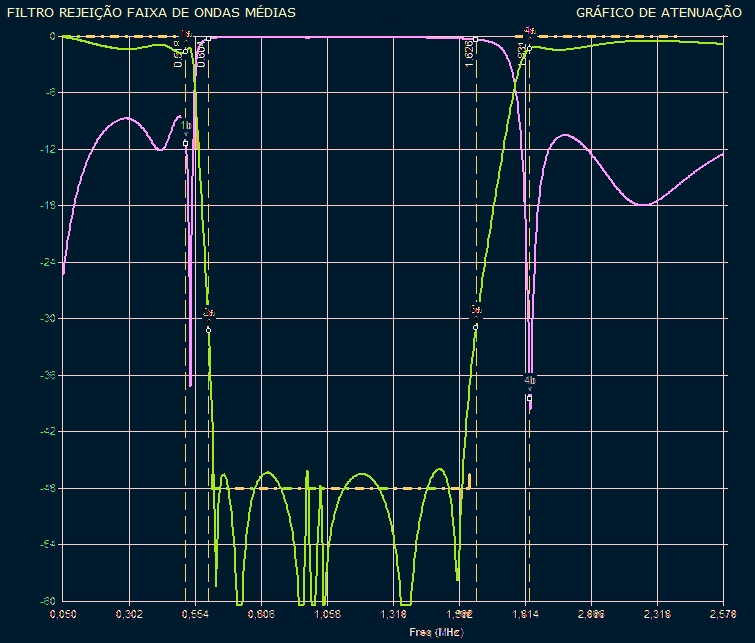

A reposta em frequência até uns 3MHz pode ser vista abaixo. A perda máxima até 30MHz, nas faixas não rejeitadas, é de 2dB. Já no segmento de ondas médias, no mínimo 40dB de atenuação é introduzido.
|
