Este receptor tem uma arquitetura muito curiosa. Apareceu do Lübenaun, navio mercante da ex-Alemanha Oriental, desmontado em Porto Alegre e salvo dos escombros pelo PY3HF. Cobre de 14KHz a 30MHz, com síntese nos steps de 1MHz e 100KHz. Um VFO se encarrega da varredura de cada segmento de 100KHz. Porém o conjunto é muito estável. A indicação da frequência recebida é mecânica, muito semelhante à um odômetro de automóvel.

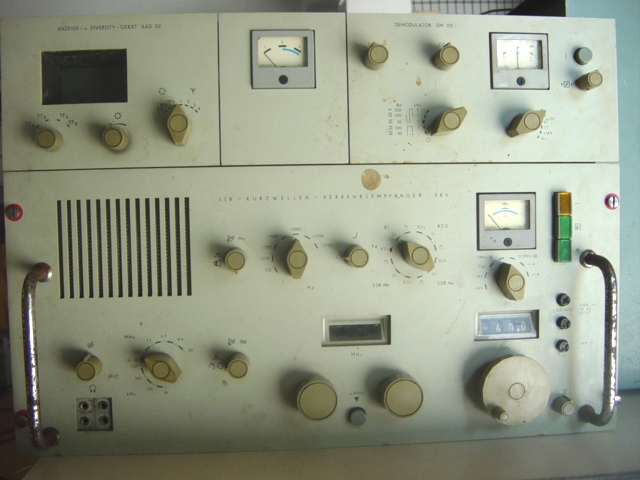

A foto acima mostra o receptor ainda em fase de recuperação. Praticamente todos os semicondutores de baixo sinal necessitaram de substituição (SF137) pois tiveram seus terminais partidos, provavelmemnte pela ação da maresia e/ou algum ácido existente nos tubetes plásticos que cobriam os terminais destes. Além deles, alguns capacitores eletrolíticos, de disco e tubulares, e um trimmer cerâmico multivoltas. O módulo superior à esquerda é um CRT que mostra as componentes dos sinais recebidos dentro do canal de FI. Além disso, há a entrada para 4 antenas e 3 delas são usadas por um sistema tipo "diversity" baseado na intensidade de sinal. O módulo superior à direita é um demodulador de FSK (de 40 a 400 baud), para a conexão à TTY. O instrumento mede tensão das fontes, discriminador e nível de sinal. No corpo do receptor em si temos a seleção de 1MHz/100KHz (knobs redondos ao centro), o comando do VFO de 100KHz step (à direita em baixo), medidor de sinais, nível de áudio, tensão de erro dos PLLs e das fontes de alimentação. São várias larguras de FI, por meio de excelentes filtros mecânicos em 200KHz. Apresenta +6 kHz, +2,7 kHz, +/- 3 kHz, +/- 1,5 kHz, +/- 700 Hz, +/- 250 Hz e +/- 75 Hz. Possui referência de 1MHz em câmara térmica e o VFO trabalha aquecido à 60°C (+/-1°C), saída para fones, duas constantes de tempo de AGC (0,2 e 2,0s) além do ganho manual. Páginas da web que contém alguma informação sobre os EKV:
|
