Imagens WRAP board:

Algumas imagens da montagem efetuada, usando um gabinete plástico IP65. À prova d'água, foi fotografado deitado, quando a posição normal de montagem é vertical, com as entradas e saídas de cabos voltadas para baixo.

Nessa fase de finalização, a alimentação do conjunto ainda é feita pelo conector correspondente na WRAP. Mas uma vez instalado o gabinete em seu local permanente, a alimentação será provida sobre um cabo ethernet.

Copyright © 2009 PY3CRX Amateur Radio PY2PLLEste gabinete é fixado no mastro de um refletor parabólico de 1.2m de diâmetro, antena esta que aponta para uma ERB com sinal em 2GHz (UMTS).

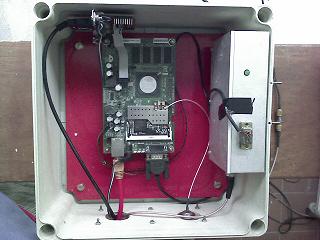

Vista geral da montagem: WRAP ao centro, na parte superior da imagem um board reaproveitado de um PC antigo, contendo dois conectores USB e à direita um GPS instalado dentro de gabinete de alumínio. O conector RS232 não tem proteção pois com esta a altura da montagem não permitiria o fechamento da tampa da IP65.

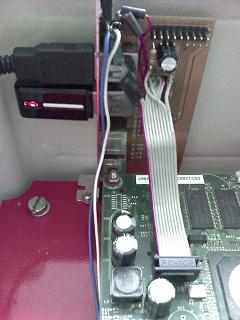

Detalhe da adaptação para 2 portas USB: uma placa acessória, retirada de um PCCopyright © 2009 PY3CRX Amateur Radio PY2PLL antigo, devidamente "pelada" de trilhas não úteis, e equipada com um regulador de tensão comum (5V @ 1A, LM7805 p. ex.). Os 11 ... 18V que chegam à WRAP pelo POE são também enviados à esta placa (fios branco e azul), mas devidamente desacoplados e filtrados para DC e RF (2 ferrite beads podem ser vistos na parte superior da imagem. O memory-stick USB tem 2Gbytes e é o "cache" do proxy HTTP.

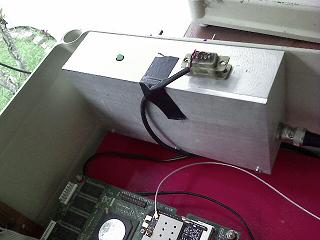

O GPS que está abrigado neste gabinete de alumínio é um antigo Furuno GN76, se não me engano. Quatro pilhas palito de NiMH de 1600 mA/h mantém o módulo operando mesmo durante longas ausências de alimentação. Foi reconfigurado para entregar apenas a sentença RMC (NMEA 183) para a WRAP já que o sistema operacional só usa esta sentença para ajustar o relógio da placa (que acaba sendo o NTP server da rede).

Copyright © 2009 PY3CRX Amateur Radio PY2PLLA antena do GPS (um patch em placa de fibra de vidro dupla face com LNA usando um MAR6) fica instalada na face "livre" que pode ser vista à esquerda da imagem, por dentro do gabinete IP65.

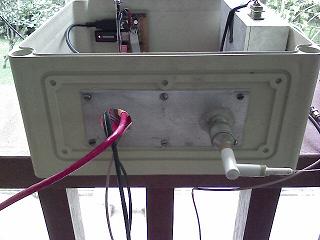

Uma placa de alumínio na parte inferior da IP65 contém um pigtail tipo N, para a conexão da antena de 2.4GHz (802-11B/G). Parafusada e vedada com cola de silicone (sem acetona). O orifício po onde entram alguns cabos nessa imagem apenas dará passagem à um cabo CAT5 (Ethernet) e é selado com um weather-boot de borracha UV-proof.

Copyright © 2009 PY3CRX Amateur Radio PY2PLL

Este cabo, além de conduzir a alimentação para o sistema, é conectado à um AP Netgear dentro de casa.




Copyright © 2009 PY3CRX Amateur Radio PY2PLL
