Imagens WRAP board:

Algumas imagens da montagem efetuada, usando um gabinete plástico IP65. À prova d'água, foi fotografado deitado, quando a posição normal de montagem é vertical, com as entradas e saídas de cabos voltadas para baixo.

Nessa fase de finalização, a alimentação do conjunto ainda é feita pelo conector correspondente na WRAP. Mas uma vez instalado o gabinete em seu local permanente, a alimentação será provida sobre um cabo ethernet.

Este gabinete é fixado no mastro de um refletor parabólico de 1.2m de diâmetro, antena esta que aponta para uma ERB com sinal em 2GHz (UMTS).

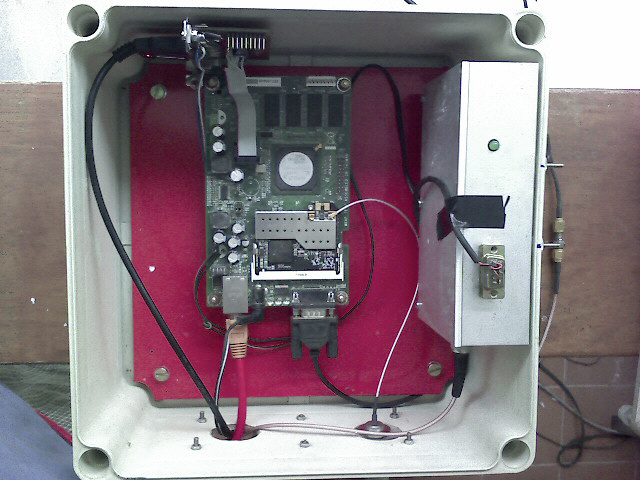

Vista geral da montagem: WRAP ao centro, na parte superior da imagem um board
reaproveitado de um PC antigo, contendo dois conectores USB e à direita um GPS
instalado dentro de gabinete de alumínio. O conector RS232 não tem proteção pois
com esta a altura da montagem não permitiria o fechamento da tampa da IP65.

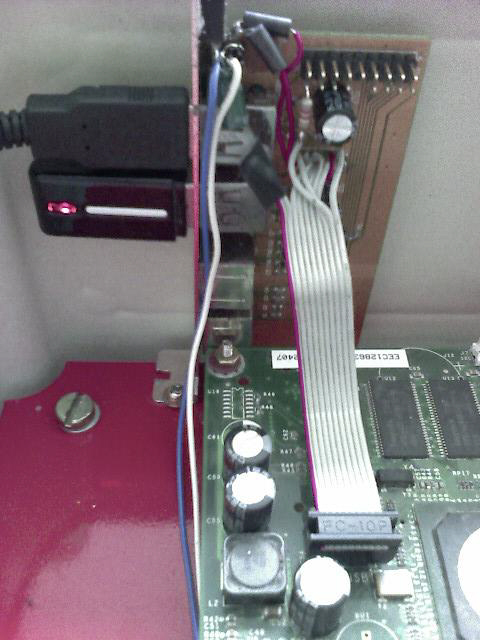

Detalhe da adaptação para 2 portas USB: uma placa acessória, retirada de um PC
antigo, devidamente "pelada" de trilhas não úteis, e equipada com um regulador de
tensão comum (5V @ 1A, LM7805 p. ex.). Os 11 ... 18V que chegam à WRAP pelo
POE são também enviados à esta placa (fios branco e azul), mas devidamente
desacoplados e filtrados para DC e RF (2 ferrite beads podem ser vistos na parte
superior da imagem. O memory-stick USB tem 2Gbytes e é o "cache" do proxy HTTP.


O GPS que está abrigado neste gabinete de alumínio é um antigo Furuno GN76, se não
me engano. Quatro pilhas palito de NiMH de 1600 mA/h mantém o módulo operando
mesmo durante longas ausências de alimentação. Foi reconfigurado para entregar
apenas a sentença RMC (NMEA 183) para a WRAP já que o sistema operacional só usa esta
sentença para ajustar o relógio da placa (que acaba sendo o NTP server da rede).

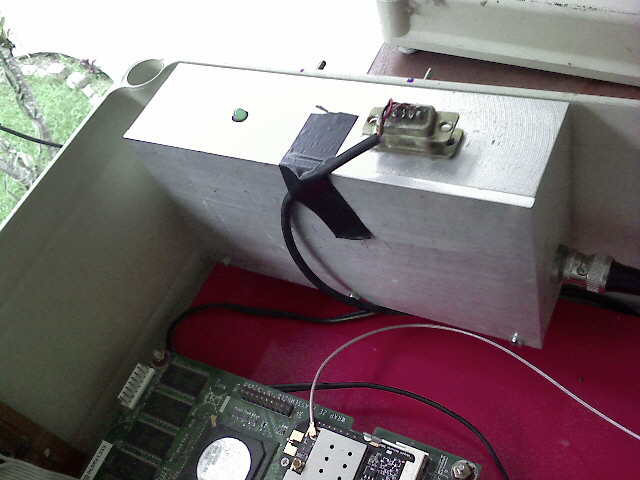

A antena do GPS (um patch em placa de fibra de vidro dupla face com LNA usando um MAR6)
fica instalada na face "livre" que pode ser vista à esquerda da imagem, por dentro do gabinete IP65.

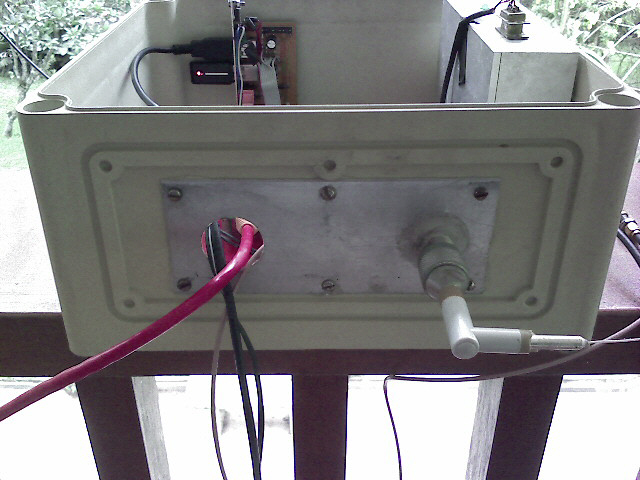

Uma placa de alumínio na parte inferior da IP65 contém um pigtail tipo N, para a conexão
da antena de 2.4GHz (802-11B/G). Parafusada e vedada com cola de silicone (sem acetona).
O orifício po onde entram alguns cabos nessa imagem apenas dará passagem à um cabo
CAT5 (Ethernet) e é selado com um weather-boot de borracha UV- proof. Este cabo, além
de conduzir a alimentação para o sistema, é conectado à um AP Netgear dentro de casa.
