De nada adianta um ótimo receptor se as antenas
utilizadas não forem adequadas. Poucos residem hoje em dia em locais livres dos
ruídos gerados pela tecnologia: fontes chaveadas, monitores de alta
resolução, lâmpadas econômicas, motores com escovas e assim por diante.
Então as antenas, além de adequadas aos segmentos de
frequência que se pretenda explorar, devem ter outras características:
possibilidade de rejeitar ruídos elétricos, seja pela possibilidade de
orientação, seja pela insensibilidade ao campo elétrico próximo.

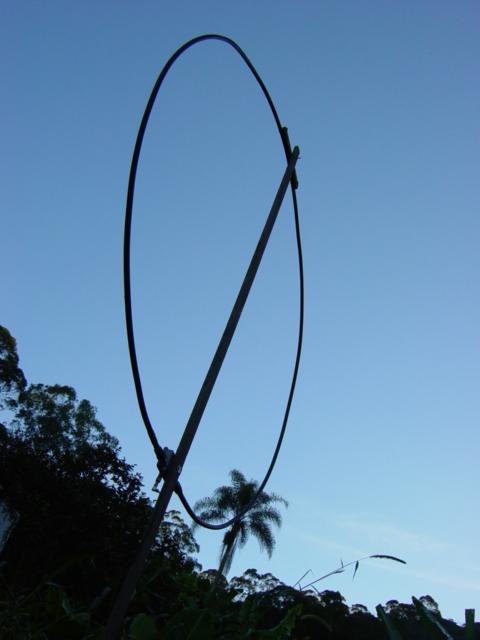

Loop blindado para VLF,
3m de diâmetro.
As antenas utilizadas para transmissão em HF
geralmente se mostram adequadas à recepção. Cuidados como altura, materiais,
casamento de impedâncias e etc terminam por mostrar seus resultados também se
a atividade é apenas a radio-escuta.
Mas especificamente para a recepção existem diversas
possibilidades que ajudam a otimizar o rendimento da atividade:
- Antenas loop com várias espiras, para frequências
abaixo de 2MHz, por exemplo. Se corretamente construídas, estas antenas
remotamente sintonizáveis adquirem uma propriedade interessante, denominada
de altura equivalente. Um loop destes, quando em ressonância, equivale à
um monopolo vertical de algumas dezenas - ou centenas - de metros. Além
disso, ajudam na redução das sobrecargas de sinais fora da frequência de
interesse à entrada do receptor. E de quebra, por serem insensíveis à
componente elétrica dos sinais eletromagnéticos, evitam ruídos gerados
nas proximidades.
- Antenas loop de uma única espira, para operação
acima de 2MHz. Um círculo de tubo de cobre ou alumínio, de 1" e 3m de
diâmetro, associado à um capacitor variável adequado pode sintonizar de 2
a 10MHz, com um desempenho comparável a um dipolo de meia onda na
frequência mais alta. Na mais baixa, esse desempenho cai em torno de 6dB
(1S unit). Bem razoável. Nestas antenas, o acoplamento ao receptor é feito
por outro loop de dimensões muito menores que o principal. Se realizado em
cabo coaxial, numa configuração que provê blindagem eletrostática,
torna-se insensível à componente elétrica do sinal recebido, evitando
ruídos gerados nas proximidades.
- Uma loop de uma única espira, para operação de 10
à 30 MHz. Um círculo de tubo de cobre ou alumínio, de 1" e 1m de
diâmetro, associado à um capacitor variável adequado cobre este segmento, com um desempenho
igualmente comparável a um dipolo de meia onda na
frequência mais alta. Quando montadas horizontalmente, à uns 8m de altura,
apresentam um diagrama omnidirecional de baixo ângulo. Criam um "cone
de insensibilidade" perpendicular ao plano da antena. Neste caso,
quando montada sobre a residência, tem menor sensibilidade aos ruídos que
são gerados em baixo da antena.
- Antenas loop de uma única espira, realizadas com
cabo coaxial semi-rígido, para VLF e LF: explicitamente cabos coaxiais de
75 ohm utilizados no serviço de tv por assinatura. Modelos com 3/4" de
diâmetro se prestam à realização de uma antena com 3m de diâmetro que,
quando associada à um balun adequado, torna-se uma antena capaz de operar
de 10KHz à 400KHz. É necessário o uso de um pré-amplificador de uns
20dB, precedido de um filtro passa-baixos para rejeitar o segmento de ondas
médias. Mas com uma antena destas, sem sintonia (apenas posicionamento para
rejeição de ruídos ou de estações interferentes) pode-se monitorar
diversas utilities que transmitem em VLF e LF: sinais horários,
transmissões militares, de pesquisa, comerciais, NDBs. Além destas, entre
150 e 400KHz encontramos os NDBs e as estações de radiodifusão em ondas
longas.
Oportunamente adicionarei aqui projetos realizados de
algumas destas antenas, além de alguns ainda não testados. | |
