Amplificador de 600W PEP com MOS-Fets: filtro de saída.

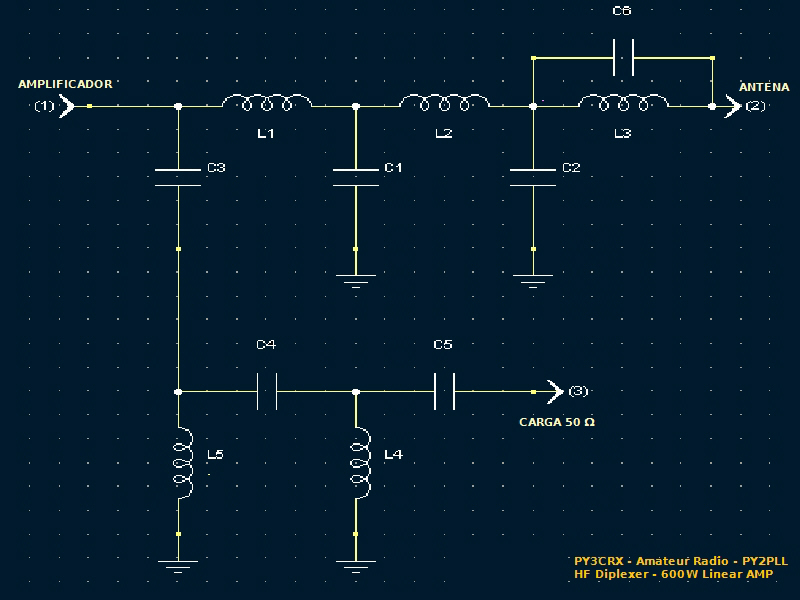

O amplificador utiliza esta configuração de filtro. as bobinas foram enroladas em núcleos toroidais. Os capacitores são de mica, da ICL, especificados para 600 ou 1000 Vdc.

Para a sobrevivência do filtro, não utilizar em sistemas irradiantes com estacionária acima de 3:1. De qualquer modo, é parte do projeto final um sensor de SWR após o banco de filtros.

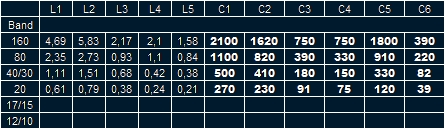

Ainda faltam os dados das faixas de 17, 15, 12 e 10 metros. Um filtro para 17 e 15, outro para 12 e 10. A tabela se perdeu mas estou recuperando o arquivo original no simulador.

A carga de 50 W é comum à todos os filtros, e comutada junto com o filtro selecionado para o trajeto PA <> ANTENA. Foi confeccionada com resistores de metal-film de 2W, vários em paralelo, em quantidade suficiente para dissipar 50 watts. A montagem mecânica dos resistores desta carga foi da forma radial, na tampa de uma uma pequena lata metálica, equipada com um conector tipo SMA fêmea.
