Mackay Marine EB3026

O receptor EB3026 é parte de um conjunto da Elektrisk Bureau, originalmente utilizado em embarcações. Fazia parte de uma estação que permitia uso full-duplex em fonia, com 1KW PEP. O equipamento foi, na realidade, fabricado pela ITT e vendido pela Mackay Marine para a EB.

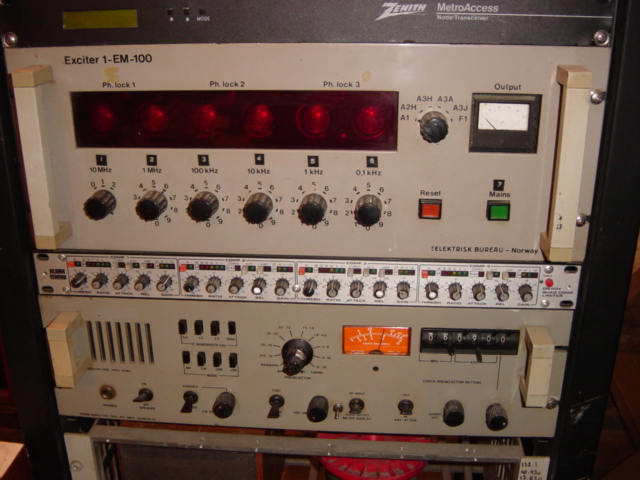

A foto mostra o receptor montado em rack padrão de 19", o equipamento mais em baixo. Diversas conexões externas são utilizadas para permitir a integração a uma unidade de controle remoto, alto-falante externo, mute, saídas de linha, conexões para microfone e manipulador CW, além de entrada para FSK.

A seleção de frequências é feita por intermédio de thumb-weel switches, com menor step igual a 100Hz. Paralelamente, existe uma sintonia fina continuamente variável de -50 a +50Hz. Possui saída de FI com largura dependente do filtro selecionado pelo modo de operação.

Características Técnicas:

• Frequências de entrada : 15KHz a 29999KHz
• Modos de Recepção: USB, LSB, CW, AM
• Sensibilidade: .2uV(SSB/CW); 1uV(AM)
• S-Meter: calibrado em dBuV, de 0 a 100dBuV
• Lagura dos filtros: SSB - 2200Hz; CW/AM - 400, 1000, 2000, 6000Hz
• Atenuador: 0 ou 20dB
• AGC: Fast(150mS)/Slow(1.5s)/Manual
• Range de Bloqueio: 500uV desejados/50mV a 10Khz menor que 3dB
• Image Rejection: maior que 70dB
• IF Rejection: maior que 70dB
• Supressão banda lateral: maior que 60dB a 500Hz
• Cross Modulation: 500uV desejados/10mV a 10KHz c/30% mod melhor que 30dB
• Estabilidade: 1Hz por MHz em variação de temp. entre 0 e 50°C
